A přepínací adaptér určeno pro vstupní napětí 100–240 V, 50/60 Hz, je navrženo pro univerzální střídavé napájení, avšak fyzická zástrčka připojená ke zdi musí odpovídat konkrétní normě každé země nebo oblasti. Přepínání typů zásuvek pro adaptéry jsou definovány národními a mezinárodními standardy, které určují tvar zásuvky, uspořádání kolíků, rozměry kolíků, napěťové označení a proudovou zatížitelnost. Mezinárodní elektrotechnická komise (IEC) zveřejňuje klasifikační systém, který zařazuje typy zásuvek pomocí písmenných označení, avšak každá země může také odkazovat na svůj vlastní národní standard. Při návrhu adaptéru pro globální distribuci je výběr typu zásuvky určen cílovými trhy: adaptér prodávaný v Německu musí používat evropskou zásuvku Schuko, adaptér prodávaný ve Spojeném království musí používat pojistkovou zásuvku BS 1363 a adaptér prodávaný ve Spojených státech musí používat zásuvku NEMA 1-15 nebo NEMA 5-15. Výběr nesprávného typu zásuvky znemožní fyzické zastrčení adaptéru do zdi, čímž se efektivně blokuje přístup na trh bez ohledu na elektrickou kompatibilitu.
Nejčastější přepínání typů zásuvek pro adaptéry zahrnují hlavní spotřebitelské trhy po celém světě. EU zástrčka (CEE 7/16, běžně označovaná jako Europlug) má dva kulaté kolíky o průměru 4 mm, vzdálené od sebe 19 mm, a je přijímána téměř ve všech evropských zemích, včetně Německa, Francie, Španělska, Itálie a Nizozemska. US zástrčka (NEMA 1-15) má dva ploché rovnoběžné listy a používá se ve Spojených státech, Kanadě, Mexiku a části Střední a Jižní Ameriky. UK zástrčka (BS 1363) má tři obdélníkové kolíky uspořádané do trojúhelníku a obsahuje vestavěnou pojistku, která je povinná ve Spojeném království, Irsku a mnoha zemích Commonwealthu. AU zástrčka (AS/NZS 3112) má dva ploché šikmé kolíky (ve tvaru obráceného V) a volitelně třetí uzemňovací kolík; používá se v Austrálii, Novém Zélandu a části ostrovů Tichého oceánu. Další typy zástrček zahrnují CN zástrčku (GB 2099) pro Čínu, JP zástrčku (JIS 8303) pro Japonsko, KR zástrčku (KSC 8305) pro Koreu, IN zástrčku (IS 1293) pro Indii a AR zástrčku (IRAM) pro Argentinu. Každý typ zástrčky má vlastní požadavky na certifikaci, což znamená, že adaptér prodávaný v Japonsku musí mít na JP konfiguraci zástrčky certifikaci PSE, zatímco stejný adaptér prodávaný v Koreji potřebuje na KR konfiguraci zástrčky certifikaci KC.
Jedno z nejpraktičtějších řešení pro přepínání typů zásuvek pro adaptéry je výměnný zásuvkový systém, který umožňuje jednomu adaptérům tělu přijímat více zásuvek s mechanickým zapnutím. Tento přístup, používaný u adaptérů o výkonu od 12 W do 65 W, zahrnuje zásuvky pro konfigurace EU, US, UK, AU, CN, AR, KR, JP a IN. Výměnný systém nabízí několik výhod: jeden výrobkový kód SKU může obsluhovat všechny cílové trhy, čímž se snižuje složitost skladových zásob a náklady na správu skladu. Uživatel nebo instalatér prostě připevní vhodnou zásuvku pro danou zemi určení a adaptér je připraven k použití. Z hlediska certifikace musí být každý typ zásuvky individuálně testován a certifikován, avšak samotné tělo adaptéru je certifikováno pouze jednou. To znamená, že portfólio certifikací výrobce musí zahrnovat každý typ zásuvky zvlášť, a proto výrobci, kteří drží šestnáct mezinárodních certifikací, mohou nabízet výměnné systémy s plnou souladností ve všech konfiguracích. Mechanismus zapínání je navržen tak, aby zaručoval mechanickou odolnost, obvykle je vyhodnocen na více než 1 000 cyklů zastrčení a vytažení bez degradace elektrického kontaktu.

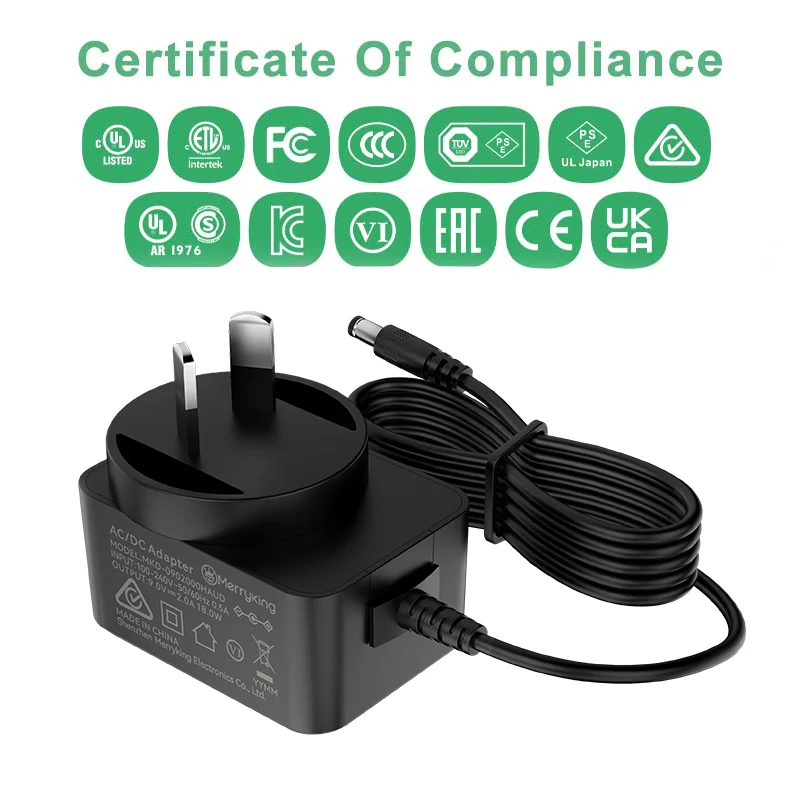

Přepínání typů zásuvek pro adaptéry nejsou pouze fyzickými konektory; každá konfigurace zásuvky vyvolává specifické požadavky na certifikaci na příslušném trhu. Zásuvka pro EU vyžaduje certifikaci CE-LVD a CE-EMC podle Směrnice o nízkém napětí a Směrnice o elektromagnetické kompatibilitě. Zásuvka pro USA vyžaduje certifikaci UL nebo ETL podle normy UL 62368 a navíc certifikaci FCC pro elektromagnetickou kompatibilitu. Zásuvka pro UK vyžaduje certifikaci UKCA podle normy BS EN 62368-1:2014+A11:2017, přičemž norma BS 1363 vyžaduje vestavěnou pojistku v zásuvce. Zásuvka pro AU vyžaduje certifikaci SAA a RCM. Zásuvka pro JP vyžaduje certifikaci PSE. Zásuvka pro KR vyžaduje certifikaci KC a KCC. Zásuvka pro IN vyžaduje certifikaci BIS. Zásuvka pro AR vyžaduje certifikaci S-MARK. Pokud adaptér využívá vyměnitelný systém zásuvek, musí každá zásuvková hlavice nést odpovídající označení certifikace a certifikace těla adaptéru musí odkazovat na všechny kompatibilní typy zásuvek. Tento vícevrstevný požadavek na certifikaci znamená, že výběr adaptéru s vhodným typem zásuvky není pouze otázkou mechanické kompatibility, ale také otázkou dodržení předpisů.
Společnost zabývající se spotřební elektronikou, která zavádí chytný reproduktor současně v devíti zemích, čelila výzvě správy přepínání typů zásuvek pro adaptéry ve všech trzích. Původní plán předpokládal zakoupení devíti různých modelů adaptérů, z nichž každý měl pevně daný typ zástrčky pro jednu zemi. Tento přístup vyžadoval devět samostatných certifikačních balíčků, devět výrobních šarží s minimálními objednacími množstvími pro každý model a složitý správu zásob, aby bylo zajištěno, že každé skladové zařízení mělo správný adaptér pro svůj region. Po vyhodnocení systémů zaměnitelných zástrček společnost vybrala adaptér 12 V / 2 A se zástrčkami typu snap-on pro EU, USA, Velkou Británii, Austrálii, Čínu, Argentinu, Jižní Koreu, Japonsko a Indie. Tělo adaptéru obsahovalo všech šestnáct mezinárodních certifikátů a každá zástrčka byla individuálně certifikována pro svůj cílový trh. Tato konsolidovaná strategie snížila počet modelů z devíti na jeden typ těla adaptéru plus devět zástrčkových nástavců, snížila administrativní zátěž spojenou s certifikací o 60 procent a zjednodušila dodavatelský řetězec, protože tělo adaptéru mohlo být dodáváno globálně a zástrčkové nástavce distribuovány regionálně. Uvedení produktu proběhlo dle plánu ve všech devíti trzích na základě jediné adaptační platformy.
Při hodnocení přepínání typů zásuvek pro adaptéry při výběru produktu by měli kupující zvážit následující faktory: identifikovat všechny cílové trhy a uvést požadované typy zástrček pro každý z nich, ověřit, zda výrobce adaptérů drží platná certifikáty pro každý typ zástrčky, potvrdit, že rozměry zástrčky odpovídají národnímu standardu (ne všechny zástrčky označené jako EU jsou totožné; CEE 7/16 a CEE 7/17 mají různé průměry kolíků) a rozhodnout se mezi pevnou zástrčkou a systémem s vyměnitelnými zástrčkami na základě počtu cílových trhů a preferencí týkajících se správy zásob. Pro produkty zaměřené na jeden region je obvykle cenově výhodnější adaptér s pevnou zástrčkou. U víceoblastních produktů snižuje systém s vyměnitelnými zástrčkami celkové náklady na vlastnictví díky zjednodušené správě zásob a certifikací. Kupující by měli také vzít v úvahu, že některé země přijímají více kompatibilních typů zástrček; například Čína akceptuje v některých zásuvkách jak čínské zástrčky (GB 2099), tak zástrčky stylu EU, avšak čínská zástrčka je certifikovaným standardem pro dodržení bezpečnostních požadavků.
Můžu použít cestovní zásuvkový adaptér se svým spínaným napájecím zdrojem místo zakoupení regionálně specifického adaptéru?
Cestovní zásuvkové adaptéry mění fyzický tvar zástrčky, ale nepřevádějí napětí ani nemění elektrické vlastnosti adaptéru. Protože spínané adaptéry s rozsahem vstupního napětí 100–240 V a frekvence 50/60 Hz již přijímají univerzální vstup, je cestovní zásuvkový adaptér elektricky bezpečný pro krátkodobé použití. Cestovní zásuvkové adaptéry však nejsou certifikovány pro trvalé instalace a nemusí splňovat národní bezpečnostní normy vyžadované pro certifikaci výrobků. U komerčních výrobků musí adaptér mít správní typ zástrčky a certifikaci platnou pro každý cílový trh.
Jaký je rozdíl mezi zástrčkami EU CEE 7/16 a CEE 7/17?
CEE 7/16 (Europlug) má dva kulaté kolíky o průměru 4 mm a je určen pro proud až 2,5 A při napětí 250 V. Pasuje do zásuvek většiny evropských zemí. CEE 7/17 má tlustší kolíky (průměr 4,8 mm) a je určen pro vyšší proud až 10 A, avšak nevejde se do všech evropských zásuvek, zejména do zapuštěných zásuvek typu Schuko v Německu. Pro většinu aplikací přepínacích adaptérů do výkonu 65 W je standardní volbou Europlug CEE 7/16.
Jak systémy zaměnitelných zástrček řeší požadavek na pojistku pro Spojené království?
Britský standard BS 1363 vyžaduje pojistku uvnitř zástrčky. U systémů zaměnitelných zástrček obsahuje britská zástrčka požadovanou pojistku (obvykle 3 A nebo 5 A podle jmenovitého proudu adaptéru). Pojistka je integrována do snap-on britské zástrčky, nikoli do těla adaptéru. Tento návrh zajišťuje soulad se standardem BS 1363 a zároveň zachovává univerzálnost těla adaptéru pro všechny typy zástrček.
